與一般傳感器的設計類似，光纖光柵傳感器的設計也要遵循以下的基本原則
（1）相容性
將光纖傳感器成功應用于工程結構領域，其最重要的技術難點之一就是傳感器與被測結構之間的相容性問題，即傳感器與被測結構的變形匹配問題，傳感器以與被測結構材料基質的性質越相近越好。盡量避免或減小對被測對象物理特性的影響，必須從以下幾個方面考慮：
①強度相容：埋設或粘貼的傳感器不能影響被測結構的強度或者影響很小。
②界面相容：傳感器的材料外表面與結構材料要有相容性。
③尺寸相容：傳感器的長度要與結構構件相比體積應盡量小，保證傳感器與待測結構變形相匹配。
④場分布相容：傳感器材料不能影響待測結構的各種場分布特性，如應力場。
（2）傳感特性
裸光纖光柵是優良的傳感元件，在封裝后要盡量保持其固有的優良特性，而其傳感特性與封裝結構、封裝材料和封裝工藝密切相關。
（3）工藝性
傳感器的設計要盡量簡單、便于加工，封裝的各個傳感器的各項性能指標要保證基本一致，以達到對傳感器的一致性和重復性的要求，便于批量生產。
（4）使用性能
傳感器的安裝、保護和調試要簡單、方便，最好可重復使用，并滿足大型工程結構現場的施工要求。
光纖光柵傳感器的設計最終目的，是為了在實際工程上的應用。因此在光纖光柵傳感器的設計過程中，除了需要考慮光纖光柵傳感的基本原理外，還應當考慮到實際工程應用過程中的復雜情況。歸納起來，實際工程化對光纖光柵傳感器的設計工作提出了以下的要求:
一、性能指標要求
即傳感器的感測物理量與傳感器中心波長之間的函數關系要準確，產品一致性、量程和測量精度滿足工程要求。
二、穩定性和重復性要求
要求傳感器的穩定性高，尤其是長時間測量的穩定性與重復性保證在1%FS。
三、工程適應性
便于工程安裝，安裝過程不影響傳感器性能。傳感器保護好，傳感器本身和串接的光纖連接安全科學，正常工程施工活動不會對傳感器和連接光纜造成損壞。
四、壽命要求
與建筑結構的使用壽命相關，一般建筑設計使用壽命30年，大型橋梁50年，大壩100年。傳感器產品壽命目前沒有國家標準要求，一般根據測試需要確定。
五、符合標準和使用習慣
產品符合國家標準和工程的使用習慣，對尚沒有國家標準的新產品，應盡可能參照傳統產品的標準和尺寸。
工程化光纖光柵傳感器件的設計主要從三個方面著手：一是結構設計，二是材料選擇，三是工藝選擇。雖然光纖光柵傳感器是一種新型傳感器，但在設計產品時應盡可能的參考傳統傳感器。如此，一方面可以吸收傳統傳感器在設計上的優點，另一方面做出的傳感器在性能和外觀上使客戶容易接受。
一、結構設計
傳感器的結構設計的目的，是使傳感器對被測物理量敏感，同時盡量對其他物理量減敏，并使傳感器的結構具有良好的穩定性，易于加工和生產。針對不同的被測物理量，需要采用不同的結構設計方法。
二、材料選擇
由于不同材料的物理性質和化學性質不同，如彈性模量不同(即受力不同)。因此，需要針對具體應用場合選擇合適的材料。若應用在高溫環境中，則需要采用耐高溫材料對光纖光柵進行封裝。
三、工藝選擇
在確定了傳感器的結構并選定了使用材料后，選擇合適的封裝工藝就成為決定光纖光柵傳感器質量的重點。為此，必須進行大量的技術探索和工藝實驗，以便獲得工程化光纖光柵傳感器的實際研制經驗。
1.1 光纖光柵應變傳感器
作為傳感用的光纖光柵最初是應用于航空、航天等軍事領域。它能測量多種物理量，如應變、應力、溫度、振動、壓力等。其中應變是反映材料和結構力學特征的重要參數之一，從材料和結構中的應變分布情況能夠得到構件的強度儲備信息，確定構件局部位置的應力集中以及構件所受實際載荷狀況。在對鋼筋混凝土結構的監測中，通常是利用電阻應變計進行應變監測。但是由于電阻應變計的諸多缺點，如易受電磁信號干擾、易受外界環境腐蝕、埋入工藝復雜、壽命短、導線埋入數量多等，所以使其無法滿足實時、在線的結構監測要求。近年來，人們進行了大量的工作，利用光纖光柵(FBG)替代電阻應變計，將之埋入到混凝土結構中來監測應變。美國多倫多大學的Measures等人在1993年在Calgurg市的世界首座預應力碳纖高速公路橋上埋入了光纖Bragg光柵，并對其內部的應變變化狀況進行了監測。香港理工大學的Chan等人利用布拉格光柵測量了被復合材料包裹的矩形截面混凝土梁的應變。
由于裸光纖光柵非常纖細，直徑只有125μm，其抗剪能力很差，在混凝土澆注過程中難以存活，將之單獨埋入到混凝土中非常困難，所以一般是將裸光柵粘貼在受力筋、結構表面或者采用特殊方式封裝光纖光柵后埋入混凝土；在表面粘接測量時，裸光纖光柵安裝工序比較繁瑣，而且需要現場的光纖焊接工作，在粗放式的施工條件下，安裝工作很難進行。
目前，國際上光纖光柵傳感器主流的封裝方式為表面粘貼式和細徑管保護式。表面粘貼式將光纖光柵首先粘貼在膠基基片或者刻有凹槽的剛性基板上，做成傳感器并保護好接頭后使用。有時也將光纖光柵直接粘貼在待測結構表面，但由于粘貼工藝復雜成功率低而較難在實際工程中大范圍應用。細徑管保護式通過將裸光纖光柵放入直徑較小的鋼管中，中間灌滿環氧樹脂等膠加以保護。由于具體的實際封裝工藝和措施一般是各公司的保密技術，文獻中鮮有介紹。英國的Smart Fibers公司將FBG粘在膠基板上；而瑞士的Smartec通過管式封裝以補償溫度的影響；Whelan等將FBG封裝在鋼管中兩端固定在大理石板上，監測意大利Como湖畔的大教堂。國內，周智博士等開發了不銹鋼毛細管式封裝的光柵光纖傳感器，李東升等將光纖光柵封裝在有機玻璃板上對同樣是有機玻璃材料的單立柱導管架海洋平臺模型進行了試驗測試。
應變直接影響光纖光柵的波長漂移，在工作環境較好或是待測結構要求精小傳感器的情況下，人們將裸光纖光柵作為應變傳感器直接粘貼在待測結構的表面或者是埋設在結構的內部。由于光纖光柵比較脆弱，在惡劣工作環境中非常容易破壞，因而需要對其進行封裝后才能使用。

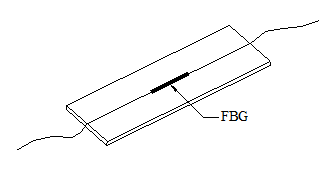

基片式封裝包括金屬基片封裝和樹脂基片封裝。如圖4.1所示，封裝結構主要由金屬薄片（或樹脂薄片）、膠粘劑、護套、尾纖、傳輸光纜組成。該封裝結構的基本思想是將光纖光柵封裝在刻有小槽的基片上，通過基片將被測結構的應變傳到光柵上。小槽的主要目的是增大光纖光柵與基片的接觸面積，使其形成有機的整體，同時起到保護光柵的目的。
圖4. SEQ 圖4. \* ARABIC 1 基片式封裝的光纖光柵應變傳感器示意圖
這種傳感器結構簡單，易于安裝，但容易產生應變傳遞損耗，使得測量精度有所降低。另外，光纖的保護也是這類型傳感器需要注意的問題。
1. 樹脂基片封裝

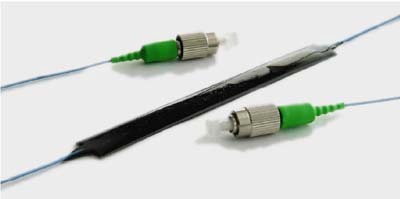

圖4. SEQ 圖4. \* ARABIC 2 樹脂基片式封裝的光纖光柵應變傳感器外觀圖
圖4.2是MOI公司推出的一種采用樹脂薄片封裝的光纖光柵應變傳感器。該封裝結構的基本思路是將光纖光柵封裝于樹脂薄片內部中。樹脂薄片粘貼于被測物體表面。當被測物體發生形變時，應變傳遞到樹脂薄片上，再傳遞于光纖光柵上，使其波長發生變化。
2. 鋼片封裝
提出了一種基于鋼片封裝的光纖光柵應變傳感器。封裝結構如 圖4.3所示。厚度為2mm的工字型鋼片，中部鋼片寬5mm，長100mm。兩側鋼片寬20mm，長30mm。在中部鋼片的兩側各焊接厚度5mm，直徑20mm的圓形鋼片以增加封裝結構與基體混凝土材料的錨固。在圓形鋼片上預留3mm×3mm方孔以方便光纖的布設。他們將封裝結構用固定在鋼筋架上的金屬絲固定在試驗梁跨中混凝土截面中，這樣就避免了振搗棒與之接觸。實驗證明，這種封裝結構的傳感器存活率高，應變變化與波長變化的線性度好，但測量點應變的傳遞損耗為21%，這與封裝結構所選的襯底、粘接層以及固定方法都有關系。
3. 鈦合金片封裝

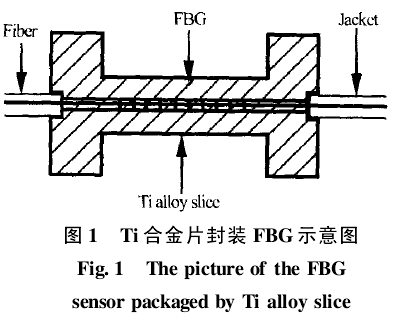

于秀娟等人開發了一種基于鈦合金基片封裝的光纖光柵應變傳感器。傳感器的鈦合金片封裝工藝如圖4.4所示。將FBG用雙組分的M-Bond 610膠封裝在刻有細槽的鈦合金片內部，鈦合金的編號為TC4。封裝時，保證FBG平直并位于細槽的地面中軸線上。用注射器向槽內注入M-Bond膠時，要適當加熱以增加膠的流動性，保證槽內充滿密實，并減小形成氣泡的可能性，還要保證膠不溢出槽外。為了保護兩端的光纖，分別在兩端加上保護套，而保護套可以固定在鈦合金片兩端預先加工的開孔內。
為了研究鈦合金片封裝后的FBG傳感器的應變傳感特性，把封裝好的2個FBG傳感器(分別為1550.4nm和1550.6nm)和裸FBG(為1546.5nm)用502膠粘帖于經過拋光處理的等強度梁上，同時在相應的位置布設高精度的電阻應變片，通過砝碼加載，得到的波長應變曲線如圖4.5所示。從圖可以看出，2個鈦合金片封裝FBG傳感器應變傳感的線性很好，經過線性擬合和得到波長和應變的相關系數分別為0.99987、0.99990。與裸FBG的波長應變相關系數1.00000相比，說明鈦合金片封裝FBG具有良好的應變傳感性能。
為了研究鈦合金片封裝FBG的溫度傳感特性，把封裝好的FBG放溫控箱中，溫控箱的溫度分辨率為0.1℃。從室溫開始加熱，加溫間隔為5℃，一直加熱到70℃。為了減小由溫度不平衡帶來的誤差，均在恒溫后1h記錄數據，實驗結果如 圖4.6所示。測得的鈦合金片封裝FBG的溫度靈敏度系數為19.7pm/℃。
這種鈦合金片封裝FBG傳感器結構簡單，而且很容易安裝到被測物的表面，通過復用可以監測大范圍空間內的應變情況，在航空航天結構、飛機蒙皮、海洋平臺和大型建筑結構的健康監測中有著很好的應用前景。

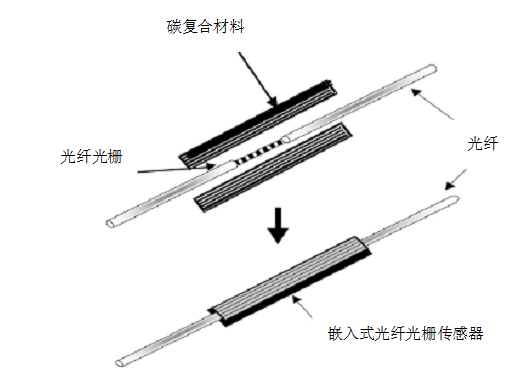

圖4. SEQ 圖4. \* ARABIC 7 嵌入式光纖光柵應變傳感器
Moyoa等人開發了一種碳纖維材料為基體的光纖光柵應變傳感器，結構圖如圖4.7所示。傳感器長度為50mm，厚度為5mm。光纖光柵嵌入了碳纖維材料中，由于存在應變傳遞損耗，改變了光纖光柵的應變靈敏度，因此需要對該應變傳感器進行標定實驗。將光纖光柵傳感器和電阻應變片相互緊貼的安裝在鋼筋上，使用萬能試驗機對鋼筋進行拉伸實驗，同時記錄光纖光柵和電阻應變片的響應。圖4.8為該傳感器的應變標定結果圖。這兩種傳感器的相關系數為0.99，光纖光柵應變傳感器的應變靈敏度系數為1.06pm/με。

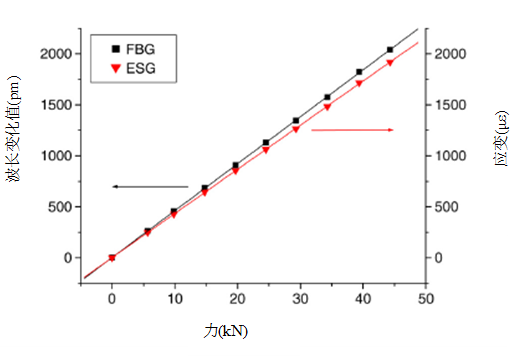

圖4. SEQ 圖4. \* ARABIC 8 嵌入式光纖光柵應變傳感器標定結果
管式封裝工藝應注意以下問題
(1) 光纖光柵毛細管封裝的核心工作是封裝工藝，封裝時必須保證光纖光柵準確平直的在毛細管的正中間，若光柵不在毛細管的正中間，就會導致傳感器本身與待測結構之間存在一個夾角，從而不能準確的傳遞應變。
(2) 傳感器外部的管式材料必須具有：耐腐蝕、疲勞特性好、彈性范圍寬、與基體材料粘接性能好等特點。考慮到不銹鋼與土木工程中常用到的混凝土或鋼材等材料有很好的粘接性，其溫度膨脹系數也基本一致，而且具有較好的抗腐蝕性能，推薦采用不銹鋼材料。
(3) 膠粘劑的選擇也必須考慮結構應變傳遞和長期監測需要，因此膠粘劑必須適用于光纖和不銹鋼的粘接性能，需要具有較高的抗剪強度和耐久性，能夠滿足封裝過程的順利進行，而且需要具有一定的耐高溫的性能。
(4) 采用注膠法封裝光纖光柵時，應避免膠粘劑內產生微氣泡，否則當膠粘劑固化時，會使光纖光柵產生不均勻變形，從而產生反射波長多峰值現象。
任亮、李宏男等人開發了一種毛細鋼管封裝的光纖光柵應變傳感器，既可以粘貼于被測物體表面，也可以埋入結構內部測量其應變變化情況。

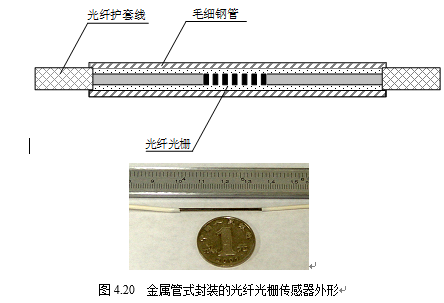

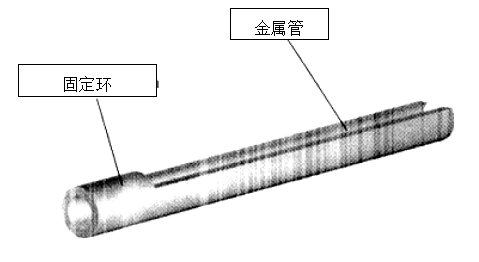

光纖光柵管式封裝應變傳感器的基本結構形式如圖4.20所示。這種傳感器的結構主要由毛細鋼管、光纖光柵、傳輸光纖、光纖套管以及膠粘劑組成。
光纖光柵管式封裝的核心工作是封裝工藝，因?yàn)樵摴に嚤仨毐ＷC光纖光柵封裝后準確平直地在鋼管的中心位置。若光纖光柵不對直，就會與待測方向存在一個夾角而不能準確傳遞真實的應變。此外，封裝工藝還必須具有可重復性，保證封裝傳感器傳感特性的一致性。在這里采用了光纖精密調整架作為封裝平臺，可以高精度的調整光纖光柵位置，極大的提高了光纖光柵在封裝過程中的準直度；采用高壓注膠法將環氧樹脂膠均勻的灌入，且完全充滿毛細管。待膠高溫固化后，傳感器即制作完成。
這種管式封裝光纖光柵應變傳感器封裝工藝不僅可以充分保證光纖光柵準確對中的處于毛細鋼管的正中央，而且可以保證膠粘劑完全充滿毛細鋼管。這種封裝工藝簡單易行，重復性好，可以使同批生產的光纖光柵應變傳感器基本上具有相同的傳感特性，只需部分標定就可以用于實際應變測量工作。該封裝工藝具有加工方便、成品率高、成本低廉等優點，可以滿足工業化大批量生產需要。

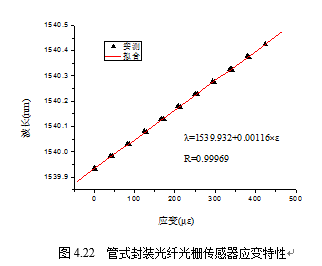

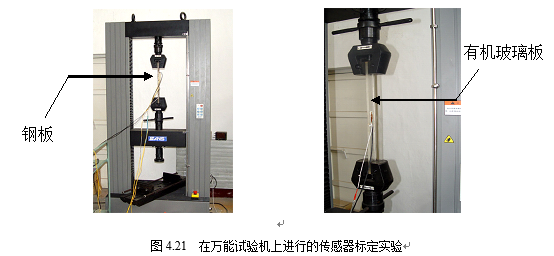

1）粘貼于金屬鋼板上的應變傳感試驗 采用的毛細鋼管外徑為1.2mm，內徑為0.8mm，長度為40mm。粘貼膠接劑采用普通環氧樹脂膠。將封裝好的管式光纖光柵應變傳感器使用環氧樹脂膠粘貼于經過拋光處理的彈簧鋼板上，在相應位置布置裸光纖光柵，然后將鋼板在萬能試驗機上進行拉伸，鋼板從0με逐點拉伸至500με，然后逐點卸載至0με；有機玻璃板從0με逐點拉伸至500με，隨即逐點卸載至0με。試驗過程如圖4.21所示。在線彈性范圍內，管式封裝光纖光柵傳感器與裸光纖光柵可以視為相同的應變值。試驗結果如圖4.22所示。
從管式封裝光纖光柵傳感器的波長變化—應變關系曲線可以看出，管式封裝光纖光柵傳感器具有良好的線性關系，相關系數均達到了0.999以上。與裸光纖光柵對比，靈敏度存在一定的差異。

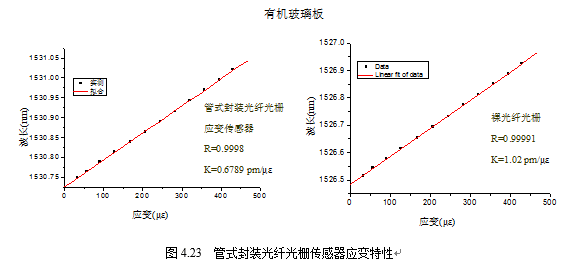

2）粘貼于有機玻璃板上的應變傳感試驗 為了研究不同基體材料對光纖光柵傳感器應變傳遞率的影響，我們將一只管式光纖光柵應變傳感器粘貼于有機玻璃板上對其應變特性進行研究。所采用的毛細鋼管外徑為1.2mm，內徑為0.8mm，長度為40mm。粘貼膠接劑采用普通環氧樹脂膠。將封裝好的管式光纖光柵應變傳感器使用環氧樹脂膠粘貼于有機玻璃板上，在相應位置布置裸光纖光柵，然后將鋼板在萬能試驗機上進行拉伸，鋼板從0με逐點拉伸至500με，然后逐點卸載至0με；有機玻璃板從0με逐點拉伸至500με，隨即逐點卸載至0με。試驗過程如圖4.21所示。在線彈性范圍內，管式封裝光纖光柵傳感器與裸光纖光柵可以視為相同的應變值。試驗結果如圖4.23所示。
在有機玻璃板的應變標定實驗中，管式光纖光柵和裸光纖光柵的應變靈敏系數均有著顯著的降低。這說明對于不同的基體材料，光纖光柵傳感器具有不同的應變靈敏系數aε。相對于裸光纖光柵，管式光纖光柵傳感器的應變靈敏系數降低的更為明顯。這是由于管式光纖光柵的芯徑比較大，在傳感器的位置形成了一個加強區域，使得應變傳遞滯后，降低了傳感器的應變靈敏系數。
金屬材料具有可焊、耐久、性能相對穩定等特性，是理想的光纖光柵封裝方案。但是，金屬材料一般具有熔點高、硬度大、與非金屬石英光纖表面浸潤性不好等性能，不能直接將金屬材料用于融焊封裝光纖光柵。隨著近代技術的發展，目前已經出現非金屬表面金屬化的多種工藝方法，如真空蒸鍍法、濺射法、離子鍍法、離子束沉積法、電子束沉積法、準分子激光蒸鍍法等物理的非金屬表面金屬化方法以及諸如化學還原法、化學氣相沉積法(CVD)、高溫分解法(熱噴涂法)、溶膠-凝膠法、電浮法、電化學沉積法、化學沉積法等化學的非金屬表面金屬化方法。
就光纖表面金屬化問題而言，國外一些學者較早注意到這個問題，美國的Bnbel等于1989年對用于密封處理的表面金屬化光纖的力學性能的可靠性進行了研究，表明其結果可靠；1998年，美國的Robert等人開發出石英光纖表面金屬化封裝化學鍍技術并進行了專利保護。國內對這方面的的研究較國外晚，電子科技大學的遲蘭洲、張聲峰最早從事這方面的研究，初步提出了光纖表面金屬化預處理的基本工藝流程及其機理、南京航天航空大學的楊春等人研究了在光纖端面鍍鎳膜和銀膜，并對鍍后的鎳膜和銀膜進行了穩定的熱處理，提高了鍍膜與基體的結合強度，福州人學的曠戈研究了銀活化、把活化、銀把混合活化對光纖表面鍍層質量的影響，李小甫等從通訊光纖的保護角度對光纖表面的金屬化下藝，如表面鍍鎳合金等下藝方法進行了有效的研究，并形成了較好的下藝方法。光纖表面金屬化下藝改變了光纖保護、粘結必須依靠膠粘劑的被動局面。
針對工程化應用光纖光柵封裝傳感器的要求，光纖光柵的金屬化封裝工藝必須滿足:低溫(小于300℃)；生成的膜可導電，以滿足后續的電鍍加厚工藝要求；附著力高，疲勞性能好；鍍層本身延展性好等要求。由于光纖光柵采用的光纖經過載氫和紫外光寫入照射，其強度有所下降，因此其金屬化工藝要求嚴格。根據目前己有的光纖金屬化工藝技術，實現光纖光柵表面的金屬化處理。
1. 光纖光柵的預處理
光纖是非導體，為了獲得理想的鍍層，需要對光纖進行預處理，這一步非常重要，因?yàn)樗暮脡臎Q定著后面鍍層的好壞。預處理包括去保護層、粗化、除油、粗化、敏化和活化。
（1）去保護層（Removing coating）：由于光纖外面包裹有一層硅烷樹脂或環氧樹脂等類的保護層。為了以后的埋入效果，必須去除這層保護層?？梢允褂帽莨饫w25 分鐘左右除去這層保護層。
（2）除油（Removing grease）：在粗化之前，必須清除裸光纖表面上的油污。經過除油的光纖表面能很快被水浸潤，為化學粗化作好準備，這對提高鍍層的結合力與維護粗化液的純潔性是有很大好處的。本實驗用超聲波酒精清洗，最后用超聲波蒸餾水洗。
（3）粗化（Coarsening）：未經粗化的光纖表面很光滑、平整，鍍層很難上去，粗化目的是增大光纖的表面微觀粗糙度和接觸面積，以及親水能力，以此來提高光纖與鍍層的結合力和濕潤性。粗化有機械粗化和化學粗化等方法，光纖又細又脆，只能使用化學粗化的方法。一般來說。化學粗化有兩種作用：第一是浸蝕作用。強酸、強氧化性的粗化溶液對光纖表面產生化學浸蝕，使光纖表面形成凹槽和微觀粗糙度及多孔性結構。第二是氧化作用。強酸、強氧化性的粗化液，還能使光纖表面的部分分子鏈斷裂，促使光纖更加的親水性?？墒褂玫拇只号浞綖椋簹浞?span>:氟硅酸:水=1:1:3。粗化時間不宜長，否則會破壞光纖，一般10min 左右。粗化后用超聲波蒸餾水清洗。
（4）敏化（Sensitization）：經粗化后的光纖，表面達到了親水，敏化就是在經過粗化后的光纖表面上，吸附一層容易還原的物質，以便在下面活化處理時通過還原反應，使塑料表面附著一層金屬薄層，它能勝任化學鍍的載荷電流。氯化亞錫（SnCl2）是最普遍使用的一種敏化劑。配方和工藝條件如下：氯化亞錫10g/l，鹽酸40ml，錫條一根，溫度25～35°C，時間10min，pH 值1～2。光纖經過敏化處理，表面吸附的敏化液在清洗時發生水解反應，反應式為
SnCl2+H2O→Sn(OH)Cl+HCl
同時SnCl2+H2O → Sn(OH)2+2HCl
Sn(OH)Cl +Sn(OH)2→Sn2(OH)3Cl
這種產物沉積在光纖表面，形成一層幾十埃到幾千埃凝膠狀物質。敏化后用蒸餾水清洗。
（5）活化（Activation）：活化處理就是給光纖表面一層很薄而具有催化性的金屬層。經過敏化后的零件，表面吸附了還原劑，需要在含有氧化劑的溶液中進行反應，使貴金屬離子（如鈀）還原成金屬，在光纖表面形成“催化中心”，以便在化學沉積中加速反應。所以活化處理過程的實質是“播晶種”之意。 常用氯化鈀進行活化。
2、光纖光柵化學鍍鎳
化學鍍鎳(Electroless Ni-plating)技術是在不加外電流的情況下，溶液中的鎳離子在具有催化活性的固體表面上被還原劑還原，生成的鎳金屬原子沉積在固體表面上，形成連續金屬鍍層的化學工藝技術?；瘜W(xué)鍍鎳技術在材料表面改性領域具有極大的應用前景，是當今發展速度最快的表面處理工藝技術之一。
目前使用最多的鎳鹽是硫酸鎳(NiSO4?7H2O)，還原劑通常用次亞磷酸鈉(NaH2PO2?2 H2O)。鍍液中除了鎳鹽和還原劑外，通常還有絡合劑，緩沖劑等。絡合劑用于控制槽液中用于還原反應的游離鎳，防止生成氫氧化鎳沉淀。緩沖劑用于防止沉積過程中由于析氫所引起的槽液pH值激劇變化。
3、光纖光柵金屬化后處理
化學鍍鎳層厚度比較薄，僅為幾個微米。因此有必要對鍍鎳層進行增厚。另外，鎳在空氣中容易氧化而失去光澤，通常在鎳層上鍍上一層金以防止氧化。張文禹等人研究了光纖表面的電鍍鎳增厚技術，對電鍍基本成分及工藝條件對鍍層的影響，光亮劑對鍍層光亮的影響、電流密度對鍍層質量的影響、溫度對鍍層質量的影響進行了細致的實驗分析。
4、鍍層性能檢測
結合力：熱震實驗方法，將鍍鎳光纖放在120℃ 的烘箱中熱處理，鍍層無開裂、無起皮或剝落現象。
電學性能：用萬用電表檢測，其導電性能良好。
