磁通量傳感器是基于鐵磁性材料的磁彈效應原理制成。即當鐵磁性材料承受的外界機械荷載發生變化時，其內部的磁化強度（磁導率）發生變化，通過測量鐵磁性材料制成的構件的磁導率變化，來測定構件的內力。磁通量傳感器可有效的測量纜索和預應力筋的應力，是一種無損檢測技術。
|
|
|
|
|
|
|
|
|
● 斜拉橋斜拉索的索力測量；
● 系桿拱橋的吊桿和系桿的索力測量；
● 懸索橋的纜索體系的索力測量；
● 懸索結構拉索的索力測量；
● 張拉結構中張拉構件的張拉力測量；
● 預應力混凝土結構中的體外索和預應力筋的張力測量；
● 巖土工程的地錨索力測量；
● 水電工程的環錨索力測量；
|
|
|
|
|
● 非接觸性測量，不影響結構；
● 傳感器使用壽命長，維護成本低；
● 重復性好，測量精度高；
● 尺寸可根據需求定制；
● 系統可自動測量和自動溫度補償；
● 直接輸出測量索力值；
● 與計算機系統相連，進行多通道數據采集和遠程健康監測；
|
|
|
|
|

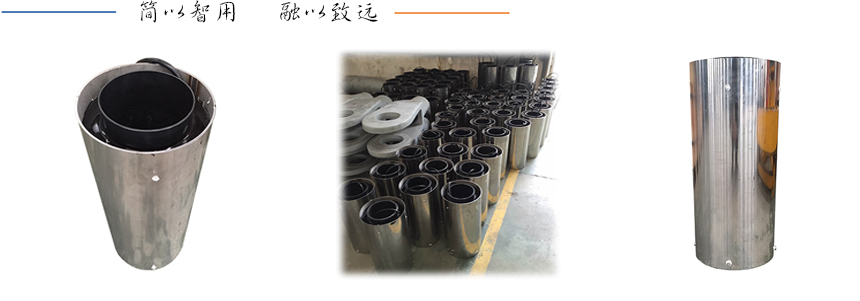

磁通量傳感器
|
|
規格
|
內徑12～300
|
|
測量范圍
|
0～屈服應力
|
|
測量誤差
|
<2%
|
|
測量精度
|
0.1mV
|
|
靈敏度
|
0.1mV/kN
|
|
工作溫度范圍
|
-40℃~80℃
|
|
接線長度
|
<200
|
|
激勵電壓
|
Pulse DC 20~240V
|
|
|
|
|
|
|
注：本圖以索徑119尺寸對應的磁通量傳感器為例，傳感器尺寸規格一般由現場被測構件的大小和材質決定，可按需求訂制。
|
|
|
|
|
