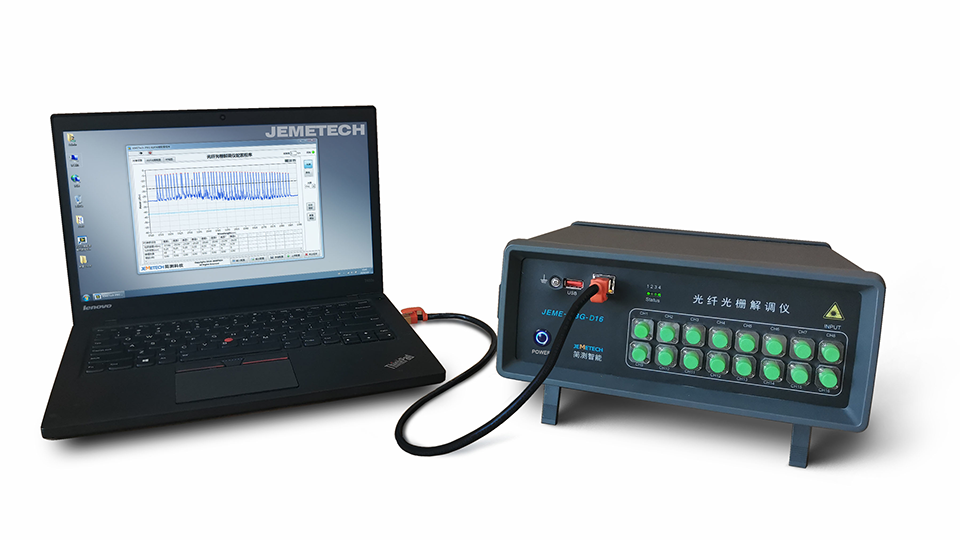

JEME-iFBG系列是一款多通道光纖光柵解調儀，適合于應變、溫度、位移等多種類型光纖光柵（FBG）傳感器。本款解調儀標準帶寬配置下每通道的帶寬為80nm，對應的波長范圍是1510nm~1590nm。本產品可選用便攜式電池，可不間斷連續工作8小時，便于施工現場監測。 {淘寶鏈接請點擊此處}
|
|
|
|
|
|
|
|
|
● 土木工程領域：橋梁、大壩、隧道、高層建筑等結構健康監測；
● 能源領域：風機葉片、管道、核反應堆等；
● 航天航空領域：復合材料、風洞、結構動載實驗等；
● 石油化工領域：油庫安全管理、海洋石油平臺結構健康監測；
● 交通工程領域：公路、鐵路等結構健康監測；
● 科研領域：光纖光學中的光譜測量、化學測量等；
|
|
|
|
|
● 多通道：通道數可根據實際需求在4、6、8、12、15、16、24、30、32中進行選擇。
● 采樣頻率：可以測量動態的溫度、應變等物理參數。
● 冗災設計：內嵌多路備用通道（工程損失冗余）串聯傳感器發生斷路可切換到備用通道。
● 大容量監測：每路最大可同時連接超過48個FBG傳感器（取決于傳感器波長范圍）。
● 測量精度：波長解調精度達1pm。
● 同步數據采集：各通道傳感數據可實現同步采集。
|
|
|
|
|
● 多通道同步采集，大功率波長掃描型激光光源
● 單通道20dB信號增益
● 光纖光柵反射光功率可達-5dBm
● 80nm波長解調帶寬（可根據實際系統設計選擇高帶寬模式，此模式下每通道帶寬可達120nm）
● 內置絕對波長參考，不需要外部波長校準
● 以太網接口，系統支持遠程工作方式
● 提供工業級的系統穩定性能
● 內嵌資源豐富的FPGA硬件邏輯芯片
● 可定制的信號實時處理功能
● 低功耗，可支持移動電源，無交流電可持續工作8小時
|
|
|
|
|
|
|
光纖光柵測量指標
|
|
名稱
|
JEME-iFBG-D動態解調儀
|
|
光路數量
|
4、6、8、16通道可選
|
|
波長范圍
|
1510～1590nm（最高1490～1610nm可選）
|
|
精度
|
1pm
|
|
穩定性
|
±2pm
|
|
光源
|
波長掃描型光纖激光器
|
|
光纖光柵反射光功率
|
-5dBm(Max)
|
|
動態范圍
|
50dB
|
|
弱信號增益
|
20dB
|
|
最高采樣頻率
|
100 Hz、200 Hz、500 Hz、1000 Hz可選
|
|
通道間同步采集
|
是
|
|
光學接頭
|
FC/APC
|
|
光譜功能
|
全光譜
|
|
數據/軟件特性
|
|
板載硬/軟件輸出信號
|
全光譜或峰值信號
|
|
遠程軟件
|
系統遠程控制軟件和數據遠程監測軟件
|
|
源代碼
|
支持基于LabVIEW的源代碼
|
|
電氣特性
|
|
電源供應
|
24V DC
|
|
數據傳輸接口
|
以太網
|
|
功率
|
20W典型
|
|
機械特性
|
|
工作溫度
|
-20~55℃
|
|
外型尺寸
|
寬x高x深250mmx100mmx300mm
|
|
|
|
