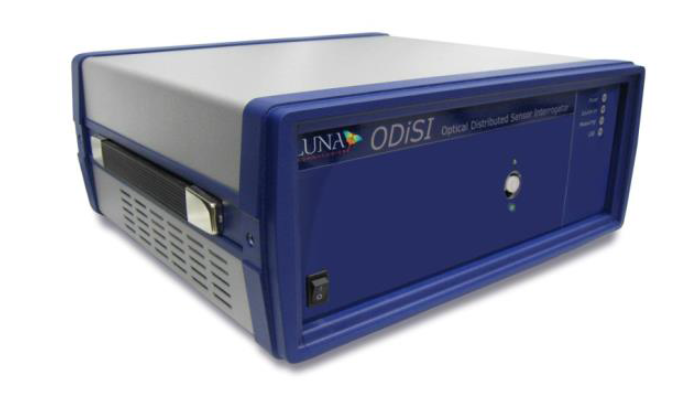

美國 LUNA 公司的 ODiSI A 光纖分布式傳感系統可以實現全分布式毫米級空間分辨率 的應變和溫度測量。
ODiSI A 節省時間和成本，在傳統光纖傳感測試技術的基礎上，史無前例的通過一根光 纖實現高空間分辨率測試，為傳感測量提供了新的手段。利用掃描-波長干涉技術，ODiSI A
同步解調數千個傳感測試點，而這些測試點全部是分布在一根普通單模光纖上，最大傳感長度能夠達到 50 米，具有毫米級空間分辨率。因此，ODiSI A 是一個可運用于多種場合的測 試設備。關鍵特性和產品優勢
? 使用廉價的光纖作為傳感器，減少材料費用
? 使用一根光纖同步監測多個位置，節約人力和時間
? 通過一次掃描就可以解調出整根光纖上所有測試點的信號
? 能夠通過軟件控制傳感測試點位置和傳感間隔
? 僅僅使用一根光纖就可以測量溫度/應變
? 依賴高空間分辨率優勢，測量范圍和可重復性達到業界領先水平
1. 應變量程±1 3,000μStrain，溫度量程-50℃~300℃
2. 應變重復性±2μStrain，溫度重復性±0.2℃
3. 毫米級空間分辨率
4. 傳感長度可以達到 50m
應用
? 載重、疲勞和機械測試
? 復合材料制造、工程測試、設計驗證
? 嵌入式傳感
? 溫度場分布特性監測
? 結構健康監測
? 三維模型仿真驗證

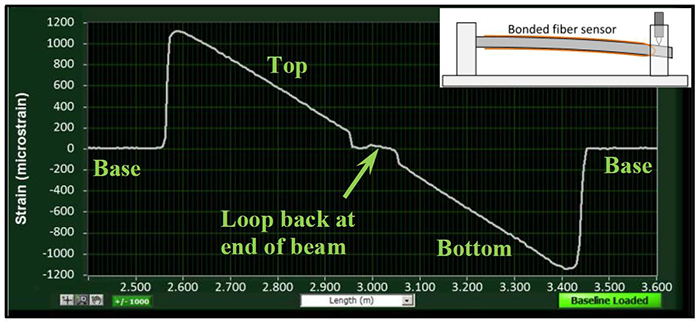

上圖是利用 ODiSI A 進行分布式應變測試演示試驗，光纖粘貼在鋁合金懸臂梁的上表面和下 表面，在本試驗中，傳感測試點保持 5mm 間隔，傳感間距長度為 1cm。

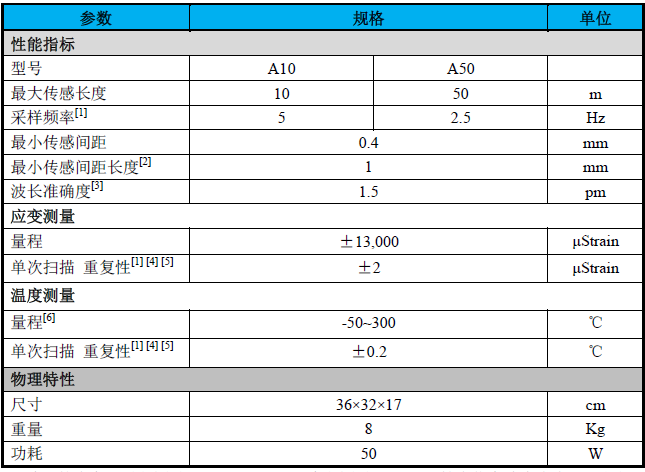

2．最小傳感間距長度通過使用最大測量范圍實現，但是單次掃描的重復性會不同，應變重 復性為±17.0μStrain，溫度重復性±2.0℃。
3．準確度通過內置的 NIST-可追蹤的 HCN 氣室保證。
4．溫度和應變是從瑞利散射的光譜漂移換算而來的，使用默認的轉換系數，其中 1GHz=0.8℃ =6.58μStrain，換算精度是 0.15℃和 1.25μStrain。
5．默認的傳感測試間距長度是 1cm。
6．基于標準光纖傳感器的材料特性決定，即使用聚酰亞胺涂層，低彎曲損耗光纖。對于高 溫達到 800℃的產品，請聯系 LUNA 公司技術人員。
